客户在选择T型槽平台，T型槽平板，电机试验平台，装配平台及机床工作台的时候，不知道需要用多大的螺栓及T型槽开口尺寸，包括T型槽的间距，全意重工详细把T型槽的标准及螺栓使用情况整理出来，供客户选择参考，希望能给大家带来一些帮助。

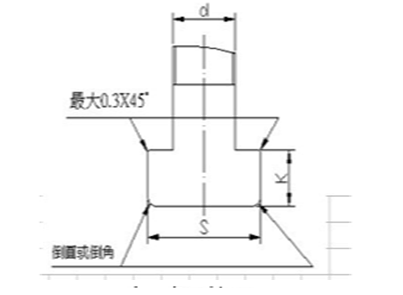

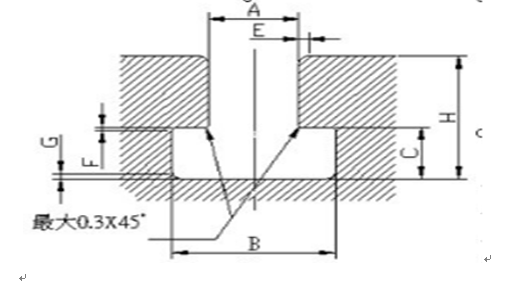

一、T型槽的各部位代表意义（见下图、表格）





            T型槽各部位尺寸 单位mm          T型槽配套螺栓尺寸  单位mm

A 基本 尺寸	B   小  大		C   小  大		H   小  大		d 公称 尺寸	S 大 尺寸	K 大 尺寸	备注
5	10	11	3.5	4.5	8	10	M4	9	3	一般T型螺 栓尺寸要小 于T型槽尺 寸，这样才 能保证螺栓 能在T型槽 里面滑动。
6	11	12.5	5	6	11	13	M5	10	4
8	14.5	16	7	8	15	18	M6	13	6
10	16	18	7	8	17	21	M8	15	6
12	19	21	8	9	20	25	M10	18	7
14	23	25	9	11	23	28	M12	22	8
18	30	32	12	14	30	36	M16	28	10
22	37	40	16	18	38	45	M20	34	14
28	46	50	20	22	48	56	M24	43	18
36	56	60	25	28	61	71	M30	53	23
42	68	72	32	36	74	85	M36	64	28
48	80	85	36	40	84	95	M42	75	32
54	90	95	40	44	94	106	M48	85	36

 T型槽标准：按照国标(GB/T158-1996)标准制造

 二、T型槽平台，T型槽平板，T型槽工作台，电机试验平台，装配平台的T型槽间距



   T型槽间距（表格）单位mm

T型槽开口宽度A	T型槽间距尺寸P
5		20	25	32
6		25	32	40
8		32	40	40
10		40	50	63
12	(40)	50	63	80
14	(50)	63	80	100
18	(63)	80	100	125
22	(80)	100	125	160
28	100	125	160	200
36	125	160	200	250
42	160	200	250	320
48	200	250	320	400
54	250	320	400	500

  注：T形槽間距p欄中，括號內的數值與T形槽槽底寬度 大值之差值，可能較小，應避免使用。

    相對於每個T形槽寬度，表2中給出三個間距，應根據使用需要條件選擇T形槽間距。

    特殊情況需採用其他尺寸間距時，則應符合下列原則：

    1）採用數值大於或小於規定T形槽間距P的尺寸時，應從優先數系R10系列的數值中選取;

    2)採用數值在規定T形槽間距p的尺寸范圍內，則應從優先數系R20系列的數值中選取。

    3)注：任一T形槽的極限偏差都不適累計誤差.
