铸铁平板规格

产品分类: 现货供应
铸铁平板规格,铸铁平板用途,铸铁平板技术参数-河北全意!铸铁平板的材质为HT200-300高强度铸铁制作而成,工作面硬度为HB170-240,铸铁平板按标准标准GB/T 22095-2008制造.
订购热线:0317-8326998

  简介:铸铁平板规格,铸铁平板用途,铸铁平板技术参数-河北全意!铸铁平板的材质为HT200-300高强度铸铁制作而成,工作面硬度为HB170-240,铸铁平板按标准标准GB/T 22095-2008制造.

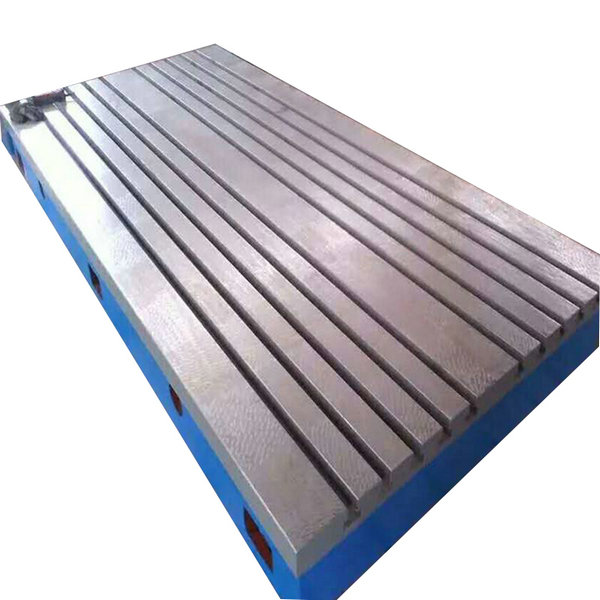

 铸铁平板的用途分为铸铁检验平板、铸铁划线平板、铸铁装配平板、铸铁测量平板、铸铁铆焊平板、铸铁焊接平板等, 用于各种机床机械的检验测量,检查零件的尺寸精度、行位偏差,精密划线、装配、焊接、铆焊、组装、检测等检修、维修工作中,铸铁平板是机床、机械制造、电子生产、造船、发电、冶金、矿山、汽车、石油、化工、石油、石化、院校、研究院所、科研单位、设计院等行业不可缺少的基本装备。铸铁平板分为筋板式和箱体式,工作面有长方形、正方形或圆形,铸铁平板的工作面上可加工V型槽、T型槽、U型槽和圆孔、长孔等。铸铁平板铸件不得有气孔、砂眼、裂纹、硬隔、夹砂等缺陷,铸件不得有缺材、短尺等缺陷,铸铁平板铸件加工前应进行外观检验,合格后进行热处理来去除铸铁件的内应力,来减少铸铁平板的变形量。铸铁平板进行粗加工后要卸离加工的机床,放置3-5天后再进行精加工,这样做的目的是去除铸铁平板的内应力,防止在使用过程变形,造成铸铁平板精度降低。



铸铁平板材料为HT200-300高强度铸铁,工作面硬度为HB170-240。铸铁平板按标准GB/T 22095-2008 制造。按计量检定规程JJG117-2005《平板检定规程》铸铁平板分为:00级,0级,1级,2级,3级,精刨六个级别。铸铁平板规格为200×200mm4000×9000mm之间的各种规格,大于此规格的铸铁平板可以拼接使用。



铸铁平板平面度计算公式:



000级:1×(1+d/1000)  1级:8×(1+d/1000



0 0级:2×(1+d/1000)  2级:16×(1+d/1000



0 级: 4×(1+d/1000)  3级:40×(1+d/1000



①式中d代表铸铁平板工作面对角线长度mm



②距工作面边缘0.02α(为20mm)范围内平面度公差不计,且任意一点都不行高于工作面。
