测功机,电机等试验T型槽平台的技术要求及安装

产品分类: 产品中心>> 地轨槽铁系列
订购热线:18333443388

  简介:

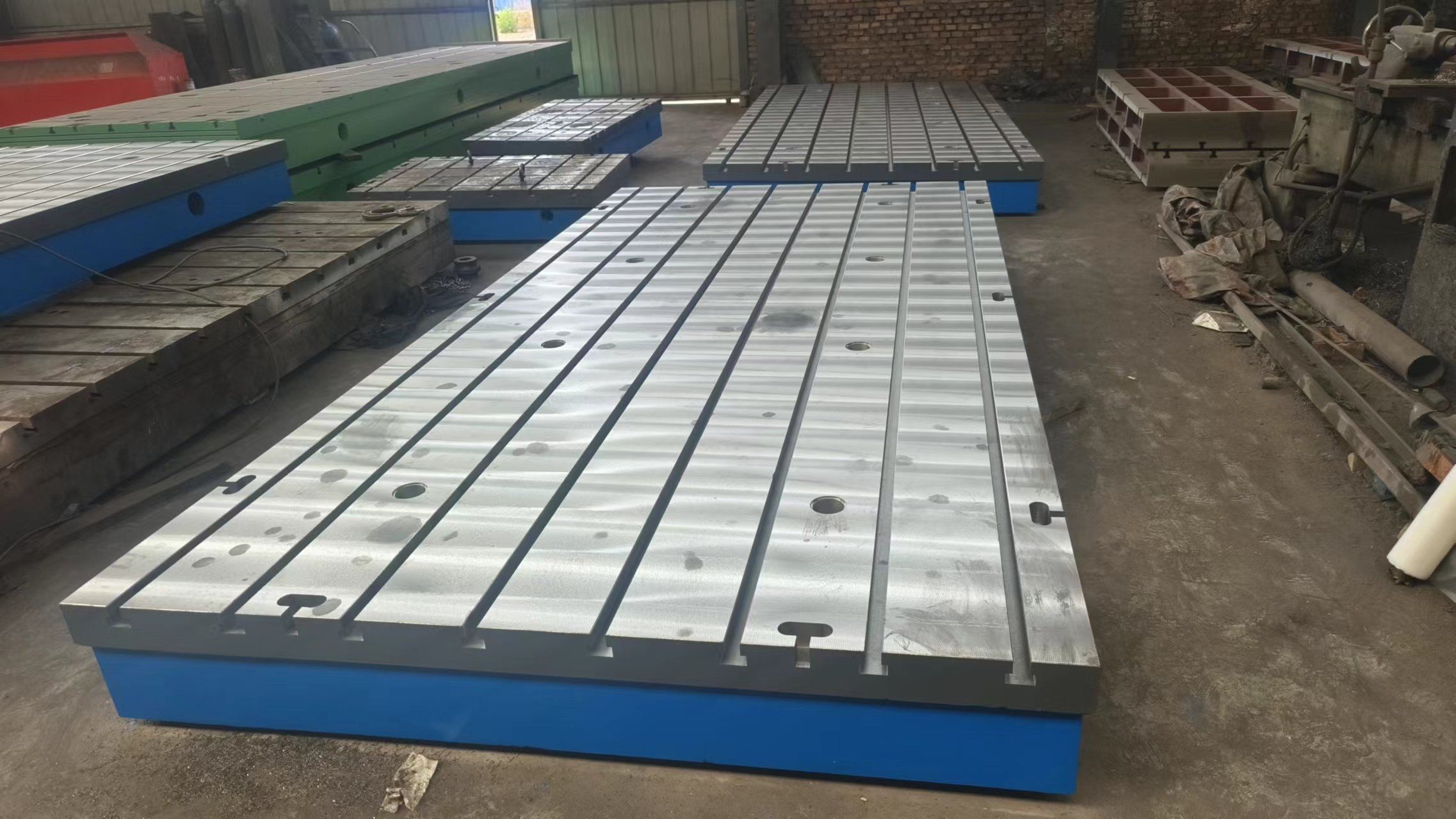

 T型槽平台又叫T型槽平板是一种表面带有T型槽的铸铁平板,用于电机、测功机、发动机、齿轮箱、车桥、车身、水泵等装配、调试机械设备的焊接平台。它使用高强度铸铁铸造加工而成,不仅精度稳定,而且坚固耐用。



工作面采用的机床粗加工后数控机床精加工,也可通过刮研工艺,用涂色的方法进行检验,保证了平面的精度。工作面一般有T型槽,也可以根据要求加工长孔和圆孔,这种平台采用的是优质纯铁铸造而成的。广泛应用在动力机械设备的装配、调试、焊接、铆焊,这种产品表面带有T形槽,可以固定机械设备。 



平台的平面度可分为:



AA:其平面度(μm)= 1+1.6D2 (D为平台对角线长或直径),用于高度精密 之测定之用, 常用于实验室。 



A:其平面度为AA级之两倍误差,常用于工具检验室作精密量具之检验之用。 



B:其平面度为AA级之四倍误差,常用于工具检验室或在现场检验量具或划线之用。



在制作测功机试验T型槽平台的时有着相当严格的技艺要求:



1、平板工作面不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣。缩松、划痕、碰伤、锈点等缺陷。



2、平板的铸造表面应清除型砂且平整,涂漆牢固。



3、精度等级为0-3级的平板工作面上,直径小于15mm的砂孔允许用相同的材料堵塞,其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个,且砂孔之间的间距应不小于80mm



4、平板应采用优质细密的灰口铸铁或铝合金等材料制造,其工作面硬度应为170-220HB



5、平板工作面通常应采用刮削工艺。对采用刮削加工的3级平板工作面,其表面粗糙度Ra的最大允许值为5um



6、采用刮削工艺应进行涂色对研检验。对研后显示的接触点面积的比率的规定:或者25mm×25mm正方形面积的接触点的规定,且任意25mm×25mm中的接触点数之间应不大于5点。

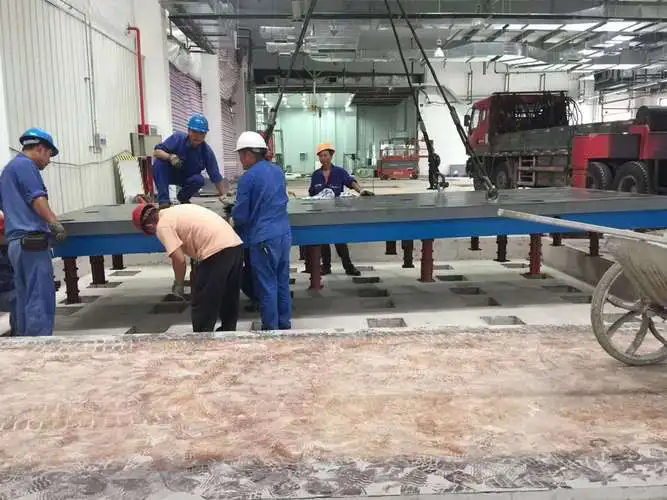

关于铸铁平台的安装

1. 地面安装。

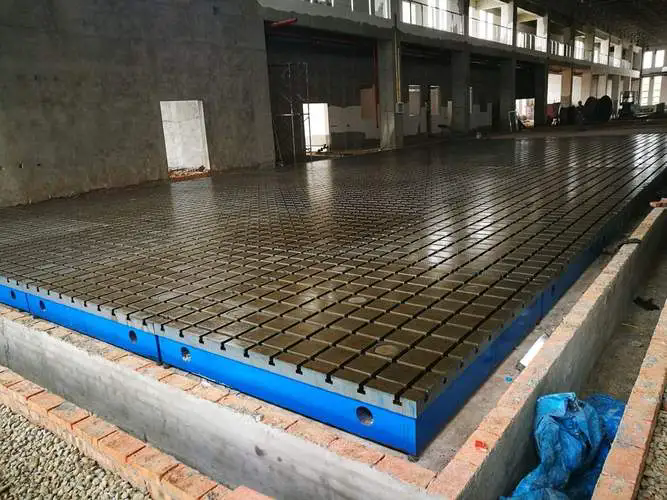

2. 地基安装。

3. 减震器安装。

以上三种安装形式要具体根据测试要求确定,对震动赫兹和频率有要求的可以选择减震器安装。要求不严格的用地基安装。空载试验可以采用地面安装。具体安装形式要根据要求客观的选择。
